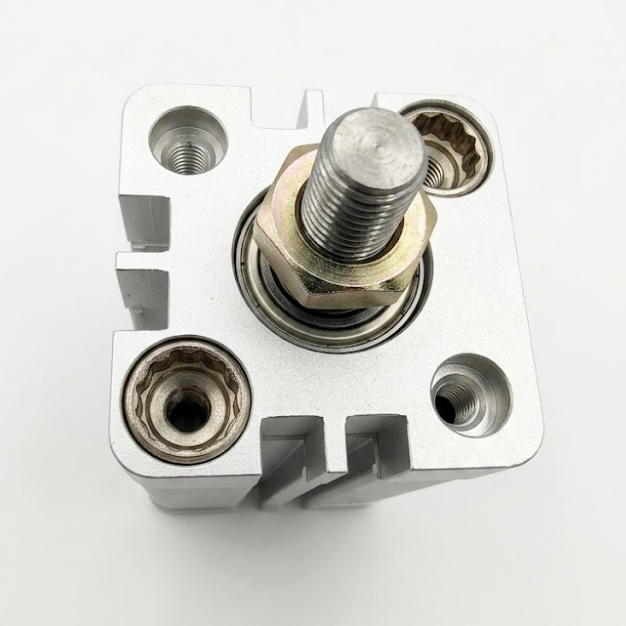

El cilindro neumático compacto de la serie ACE.

Matriz de carreras estándar por tipo de modelo

• Compacto estándar (ACE):Diámetro interior 12–16 (carrera máxima 30–75 mm) | Diámetro interior 20–25 (carrera máxima 100–150 mm) | Diámetro interior 32–125 (carrera máxima 200–300 mm).

• Modelos de simple efecto (ASE/ATE):Diámetro 12 (carrera máxima 10 mm) | Diámetro 16–100 (carrera máxima 25 mm).

• Modelos compactos guiados (TACE/TACED):Varillas guía incorporadas para aislar completamente los vástagos del pistón de la tensión rotacional. Carreras máximas de hasta 100 mm..

• Doble varilla de carrera ajustable (ACEJ):Permite rangos de ajuste de carrera personalizables que incluyen 10 mm, 20 mm, 30 mm, 40 mm, 50 mm, 75 mm y 100 mm..

Ventajas principales del producto

1. Optimización masiva del espacio del 50%:Su tamaño compacto se integra perfectamente en gabinetes estrechos, lo que ahorra un espacio de instalación significativo en comparación con los diseños ISO 15552 convencionales..

2. Barril anodizado duro ultraduradero:La pared interna del bloque de cilindros se somete a un avanzado tratamiento de anodizado duro después del mecanizado, lo que garantiza una gran resistencia al desgaste y una vida útil prolongada..

3. Sello bidireccional avanzado de doble labio:El vástago del pistón utiliza un sello estructural bidireccional con una función de almacenamiento de aceite integrada, lo que garantiza presiones de arranque bajas y un sellado estable..

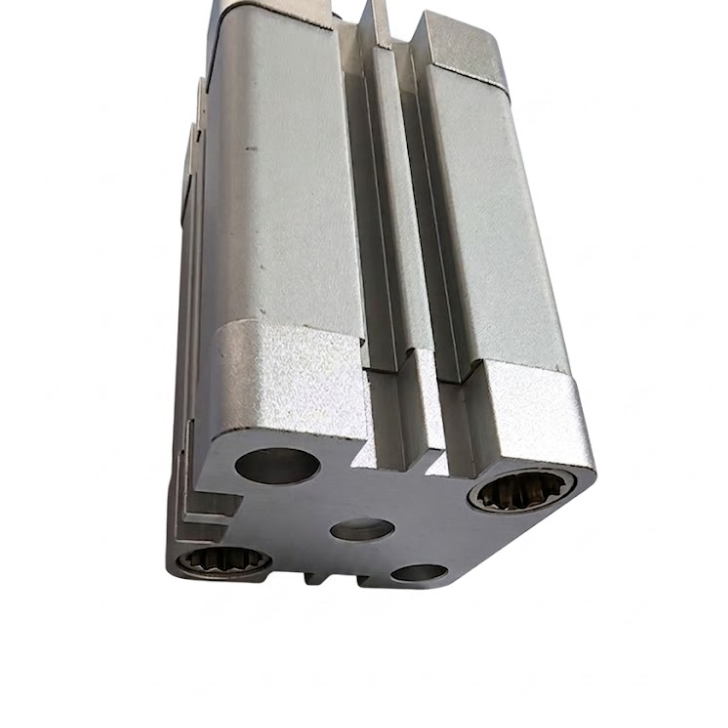

4. Ranuras para sensores integrados:Tres lados del perfil de extrusión de aluminio cuentan con ranuras para sensores de proximidad integradas, lo que permite el montaje empotrado del sensor sin soportes adicionales..

5. Tapas de extremo roscadas robustas:Las tapas delanteras y traseras se fijan mediante uniones roscadas de alta resistencia, lo que mejora drásticamente la accesibilidad para el mantenimiento y la resistencia de la carrocería..

Campos de aplicación industrial

• Producción de baterías de iones de litio:Clasificación de células de alta frecuencia, plantillas de posicionamiento y módulos de sujeción.

• Líneas de montaje de semiconductores:Pinzas pick-and-place compactas para componentes electrónicos que requieren una estabilidad mecánica absoluta.

• Dispositivos médicos automatizados:Hachas de manipulación de líquidos de laboratorio en espacios confinados y equipos de envasado de productos farmacéuticos.

• Accesorios de prueba de precisión:Alineación precisa de las sondas de prueba contra piezas de trabajo delicadas sin choque de velocidad.

Preguntas técnicas frecuentes y factores de confianza de la EEAT

• P: ¿Pueden estos cilindros manejar redes de suministro de aire no lubricadas?

  • A:Sí. La serie PRIUS ACE cuenta con prelubricación de fábrica de alta calidad, lo que permite un rendimiento altamente eficiente en rejillas de aire comprimido secas y no lubricadas.

• P: ¿Cómo solicito un modelo con capacidad de retroalimentación de posición?

  • A:Añade el sufijo "S" en la ranura del código magnético (p. ej., ACE20x30-S) para especificar un anillo magnético permanente interno, compatible con interruptores de proximidad empotrados.

• P: ¿Hay soportes de montaje personalizados disponibles?

  • A:Sí, PRIUS proporciona soporte completo para accesorios, incluidas bridas (FA/FB), soportes de pie (LB), soportes de horquilla (CA/CB/CR) y muñones..
