DNC Mickey Bore cilindro de aire neumático de doble acción con perforación 32 - 125 mm

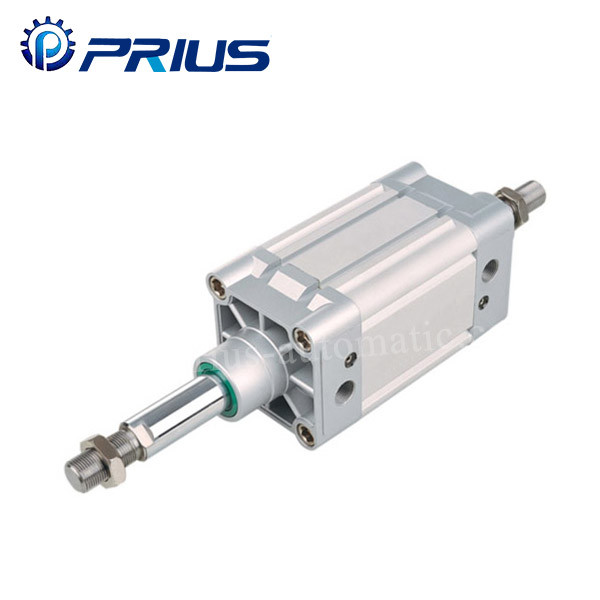

ISO15552 estándar cuadrado DNC de doble acción cilindro de aire neumático Tamaño de perforación 32mm-125mm, por ejemplo DNC40-50-PPV-A con imán y amortiguador de aire ajustable Festo crossover
Detalle rápido:
* ISO 6431/ISO15552 VDMA 24562 botella de aire neumática estándar
* Con ranura en el cilindro para el montaje de sensores, no. de modelo CS1-M
* Con imán y amortiguación del amortiguador de aire ajustable
* Barril cuadrado estándar, barril de ratón Mickey económico disponible
* Varilla de pistón # 45 ((ASTM-1045) acero cromado, acero inoxidable ((SS304) varilla de pistón está disponible
* Con rodamiento auto lubricante, sin lubricación
* Tamaño del taladro 32mm, 40mm, 50mm, 63mm, 80mm, 100mm, 125mm
* Kit de cilindros, kits de reparación y accesorios disponibles
* larga vida útil superior a 5000KM
Código de orden
DNC - 63 x 50 -25 一 S - LB-FK - MT
|
Código magnético |
|
Tipo de montaje de extremo de varilla
En blanco:Tipo básico Las instalaciones En el caso de las máquinas de montaje FH:Instalación de rodamientos FK:Fittings flotantes
Sensor de la misma
Interruptor de magnetismo XYC-31R
|
|
|
Tipo fijo
En blanco:Tipo básico LB:Tipo fijo delantero y trasero FA:Tipo fijo de cubierta delantera (tipo de brida delantera) FB:Tipo fijo de cubierta trasera (tipo de brida trasera) CA:Tipo fijo de cubierta trasera (Un solo arete) CB:Tipo fijo de cubierta trasera (Duplo arete) SDB:Tipo fijo de cubierta trasera TC:Tipo de trunión central |
|||
| Tipo de tubo |
En blanco: sin imán
|
||
|
En blanco: Tipo cuadrado T:Tipo de barra de conexión M: Tipo de ratón Mickey |
|||
|
Ajuste a la cigüeña |
|||
|
2525 mm 5050 mm 75Se trata de: 75 mm |
|||
| Código de serie | |||
|
DNC:ISO15552 Tipo de acción doble estándar DNCD:ISO15552 Estándar de doble eje, Actuación doble DNCJ:ISO15552 Doble eje con Velocidad ajustable |
|||
Especificación
| El perforación (mm) | 32 | 40 | 50 | 63 | 80 | 100 | 125 |
| Patrón de movimiento | Acción doble | ||||||
| Medio de trabajo | Aire con fiebre | ||||||
| Presión de compresión | 1.5MPa | ||||||
| Max. Presión de funcionamiento | 1.0MPa | ||||||
| Min. Presión de trabajo | 0.1MPa | ||||||
| El buffer | Puffer de aire (Estándar) | ||||||
| Condición de temperatura | (5) ~ 70°C | ||||||
| Velocidad de funcionamiento | 50 a 800 mm/s | ||||||
| Tamaño del puerto | G1/8′′ | G1/4′′ | G3/8" | G1/2" | |||
Infarto cerebral
| Aburrido | Trazo estándar | Trazo amortiguador | Distribución de Stoke |
| 32 | 25 50 80 100 125 160 200 250 320 400 500 | 20 | 10 ~ 2000 |
| 40 | |||
| 50 | 22 | ||
| 63 | |||
| 80 | 32 | ||
| 100 | |||
| 125 | 35 |
Estructura interna
Las partes
| - No, no es así. | Designación | - No, no es así. | Designación |
| 1 | Nuez de caña de pistón | 10 | Imán (opcional) |
| 2 | Rodas de pistón | 11 | Usar el anillo |
| 3 | Anillo del sello de la cubierta frontal | 12 | En barril |
| 4 | Cubierta | 13 | Pistón |
| 5 | Portada | 14 | Sello de amortiguación |
| 6 | Anillo O de amortiguación | 15 | Aguja de amortiguación |
| 7 | Anillo O | 16 | De vuelta |
| 8 | Anillo O de barra de pistón | 17 | Torsión hexagonal |
| 9 | Anillo O del pistón | 18 | Perfil del rayo |
Dimensión general
Hoja de dimensiones
| Abordo / símbolo | A. No | A1 | A2 | B. El trabajo | C. Las | D | ¿ Qué es? | F: el precio | G. | H. | Yo... | J. | - ¿ Qué? | - ¿ Qué? | |
| 32 | 142 | 190 | 185 | 16 | 94 | 30 | 33 | 10 | 25 | 22 | 17 | 6 | M10x1. ¿Qué quieres decir?25 | M6 | |
| 40 | 159 | 213 | 207 | 20 | 105 | 35 | 34 | 10 | 29.5 | 24 | 17 | 7 | Es un M12x1.25 | M6 | |
| 50 | 175 | 244 | 233 | 27 | 106 | 40 | 42.5 | 10 | 32 | 32 | 23 | 8 | Es una M16x1.5 | M8 | |
| 63 | 190 | 258 | 247 | 26 | 122 | 45 | 42 | 10 | 36 | 32 | 23 | 8 | Es una M16x1.5 | M8 | |
| 80 | 214 | 301 | 288 | 35 | 127 | 45 | 53 | 10 | 37 | 40 | 26 | 10 | Es un M20x1.5 | M10 | |
| 100 | 229 | 321 | 308 | 40 | 137 | 55 | 52 | 10 | 39 | 40 | 26 | 10 | Es un M20x1.5 | M10 | |
| 125 | 277 | 394 | 378 | 46 | 160 | 60 | 71 | 10 | 43.5 | 54 | 40 | 10 | M27x2 | M12 y M12 | |
| Abordo / símbolo | M. | No | ¿ Qué? | P | - ¿ Qué? | R | El S | T. | - ¿ Qué? | V. | No | X. | Y | Z. | Z1 |
| 32 | 12 | 15 | G1/8 | 5 | 3 | 6.5 | 45 | 32.5 | 12 | 10 | 28 | 4 | 46 | 58.7 | 21 |
| 40 | 12 | 17.5 | G1/4 | 7 | 3 | 7 | 52 | 38 | 16 | 13 | 33 | 4 | 53.7 | 68 | 21 |
| 50 | 12 | 20 | G1/4 | 7 | 3 | 9 | 65 | 46.5 | 20 | 17 | 38 | 4 | 65.8 | 84.5 | 23 |
| 63 | 12 | 22 | G3/8 | 8 | 5 | 9 | 76 | 56.5 | 20 | 17 | 38 | 4 | 79.9 | 99.6 | 23 |
| 80 | 15 | 23 | G3/8 | 10 | 5 | 12 | 94 | 72 | 25 | 22 | 43.5 | 5 | 101.8 | 123.8 | 29 |
| 100 | 15 | 26 | G1/2 | 10 | 5 | 14 | 112 | 89 | 25 | 22 | 47 | 6 | 125.9 | 148.9 | 29 |
| 125 | 20 | 29 | G1/2 | 10 | 5 | 14 | 134 | 110 | 32 | 27 | 53 | 7 | 156.9 | 179.6 | 40.5 |
